JR3500HD Quintuplex Plunger Pump
Features
| Brake Horsepower | 4,000 hp / 2,983 kW |
| Stroke Length | 10 in / 254 mm |
| Max. Rod Load | 268,269 lbf / 1,193 kN |
| Gear Ratio | 7.8:1 |
| Weight | 9,500 kg / 20,925 lbs |
| Dimensions | 2,371×2,346×1,116 mm / 93.35×92.36×43.94 in |
Slide reading

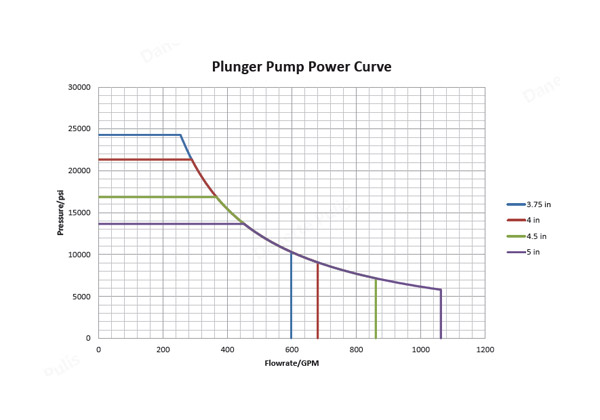

Specifications
| Plunger Dia. | Disp. | Displacement at Pump Strokes per Minute |
| in | gal/Rev | 60 | 100 | 140 | 180 | 220 | 250 |
| (mm) | (L/rev) |
|
| gpm | psi | gpm | psi | gpm | psi | gpm | psi | gpm | psi | gpm | psi |
|
|
| L/min | MPa | L/min | MPa | L/min | MPa | L/min | MPa | L/min | MPa | L/min | MPa |
|
| 3 3/4 | 2.39 | 143 | 24289 | 239 | 24289 | 335 | 18436 | 430 | 14339 | 526 | 11732 | 598 | 10324 |
|
| 95.25 | 9.05 | 543 | 167.5 | 904.9 | 167.5 | 1266.9 | 127.1 | 1628.9 | 98.9 | 1990.9 | 80.9 | 2262.4 | 71.2 |
|
| 4 | 2.72 | 163 | 21348 | 272 | 21348 | 381 | 16204 | 490 | 12603 | 598 | 10311 | 680 | 9074 |
|
| 101.6 | 10.3 | 617.8 | 147.2 | 1029.6 | 147.2 | 1441.5 | 111.8 | 1853.3 | 86.9 | 2265.2 | 71.1 | 2574.1 | 62.6 |
|
| 4 1/2 | 3.44 | 207 | 16868 | 344 | 16868 | 482 | 12803 | 620 | 9958 | 757 | 8147 | 861 | 7170 |
|
| 114.3 | 13.03 | 781.9 | 116.3 | 1303.1 | 116.3 | 1824.4 | 88.3 | 2345.6 | 68.7 | 2866.9 | 56.2 | 3257.8 | 49.4 |
|
| 5 | 4.25 | 255 | 13663 | 425 | 13663 | 595 | 10370 | 765 | 8066 | 935 | 6599 | 1063 | 5807 |
|
| 127 | 16.09 | 965.3 | 94.2 | 1608.8 | 94.2 | 2252.3 | 71.5 | 2895.8 | 55.6 | 3539.3 | 45.5 | 4022 | 40.1 |
|
| Max. Brake Horsepower (bhp/kW) | 2259/1684 | 3764/2807 | 4000/2983 | 4000/2983 | 4000/2983 | 4000/2983 |
| Input Speed (rpm) | 468 | 780 | 1092 | 1404 | 1716 | 1950 |
